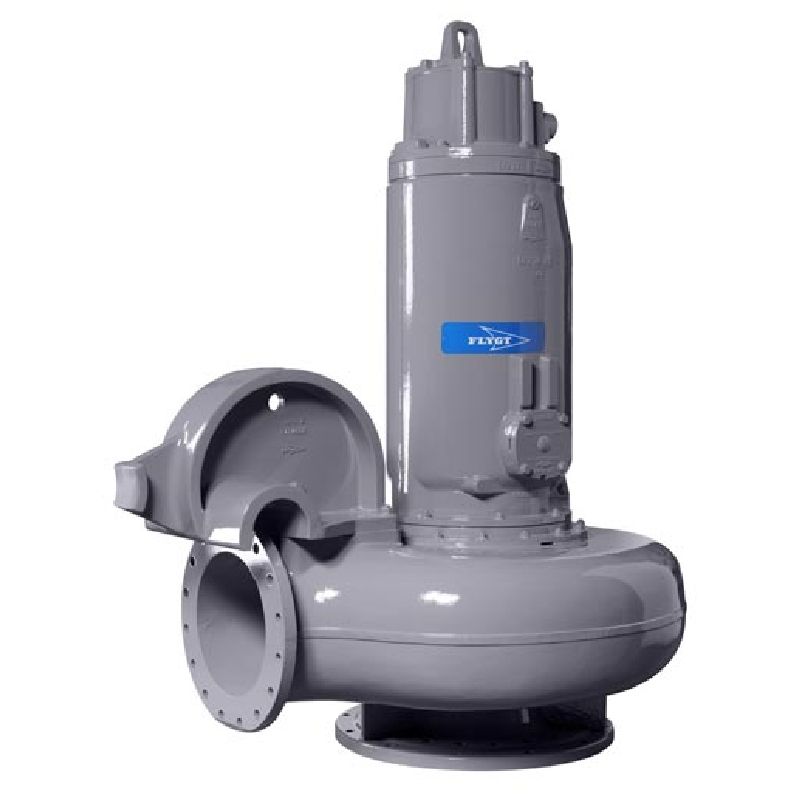

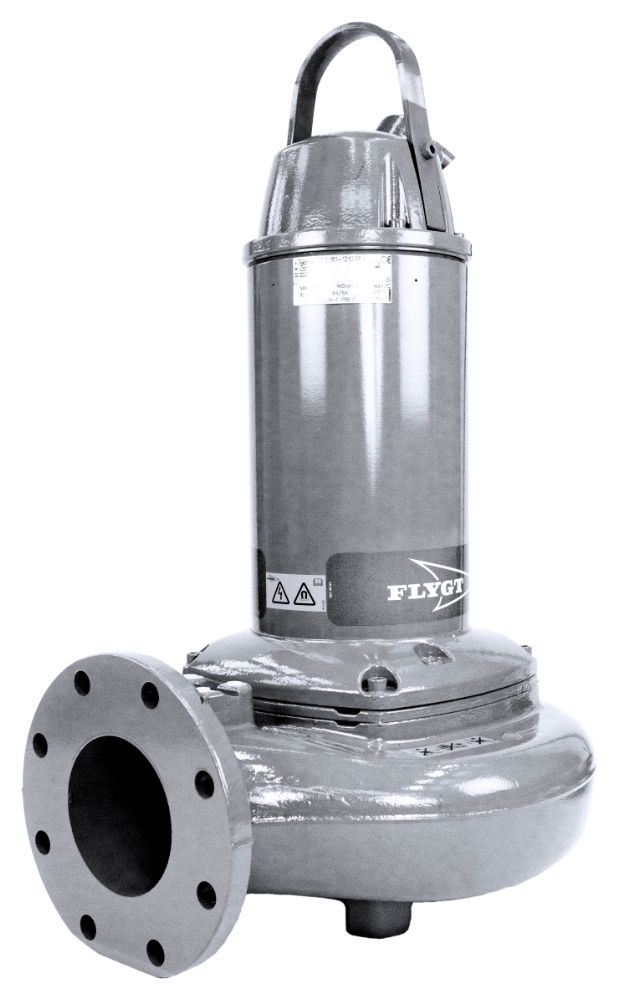

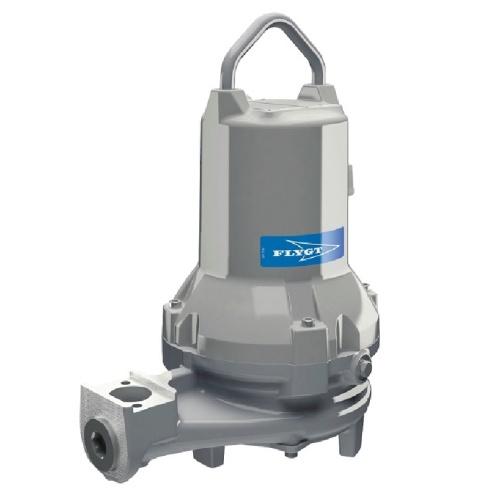

Погружные насосы для сточных вод Flygt серии 3000

Погружные насосы для сточных вод Flygt серии 3000

Насосы серии 3000 охватывают широкий диапазон производительностей, и их можно использовать в различных условиях применения: от перекачки сточных вод на очистных установках и на муниципальных предприятиях, транспортировки промышленных отходов, технологической и сырой воды и до применений в аквакультуре и сельском хозяйстве. Для транспортировки жидких сред разного вида выпускается широкий диапазон гидравлики, включая рабочее колесо и улитку.

X Новая функция на нашем сайте.
Вы можете распечатать или сохранить текущую страницу. Понятно.

СЕРИЯ 3000, FLYGT

Уникальное, полуоткрытое рабочее колесо N в комбинации с разгрузочной канавкой в улитке снижает опасность забивания и обеспечивает высокую эффективность перекачки даже в самых тяжелых условиях.

Полуоткрытое самоочищающиеся рабочее колесо типа «N»
Дополняется специальной разгрузочной канавкой в улитке, что снижает опасность забивания и делает насос идеальным решением для высокоэффективной перекачки сточных вод с большим содержанием длинноволокнистых материалов в течение длительных периодов времени.

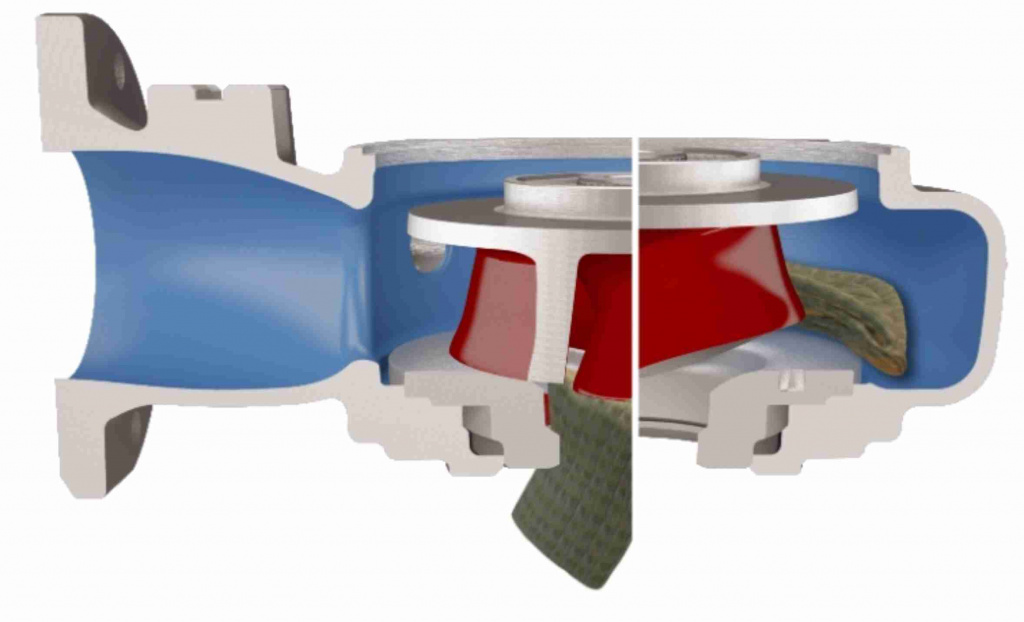

Адаптивное рабочее колесо N
Данные насосы с электродвигателем до 7,4к Вт комплектуются адаптивным самоочищающимся рабочим колесом, которое работает аналогично рабочему колесу типа «N» и дополнительно может перемещаться по оси, обеспечивая легкое прохождение крупных твердых частиц через насос.

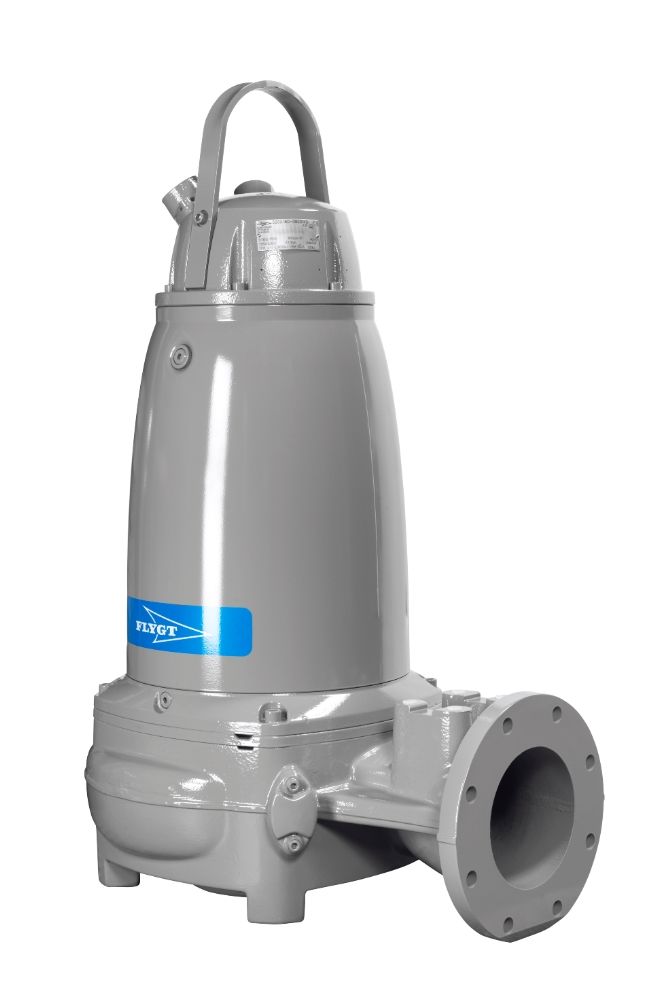

Погружные насосы Flygt серий С 3000 и С 3001 используют для перекачки сточных вод, содержащих твердые частицы и длинноволокнистые материалы.

	Закрытое однолопастное рабочее колесо Сравнительно большой по размерам канал. Используется, когда необходимо хорошее прохождение твердых частиц: С 3000.
	Закрытое многолопастное рабочее колесо Используется для чистой и не сильно загрязненной воды: С 3000, С 3001.

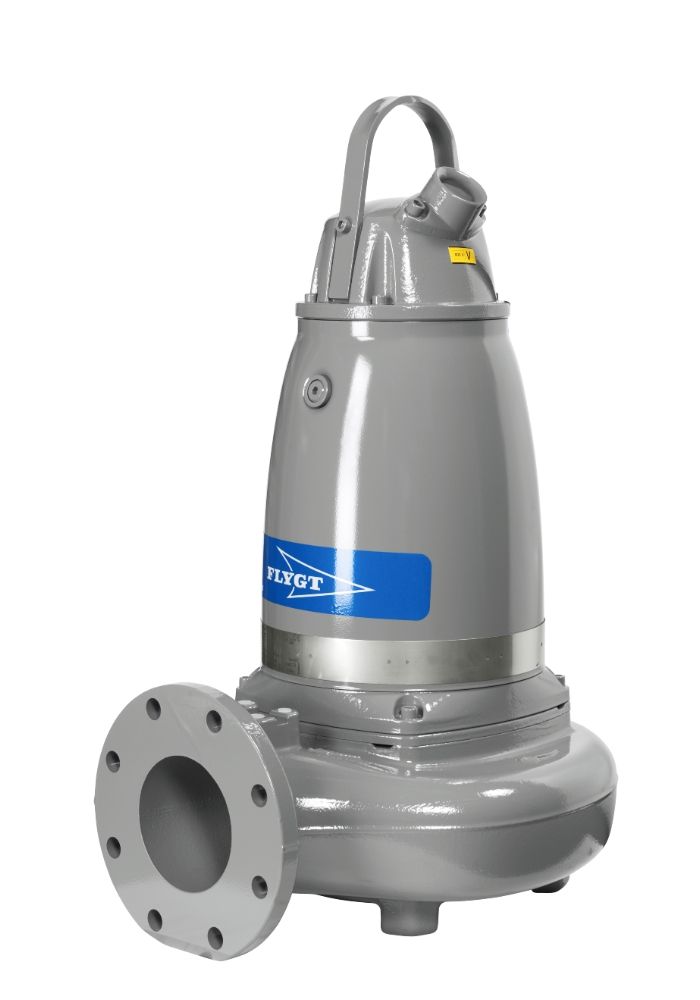

Насосы серии D 3000 Flygt используются в основном для перекачки абразивных сред или сточных вод. За счёт рабочего колеса вихревого типа насос имеет большое проходное сечение и позволяет перекачивать сточные воды с большим содержанием абразивных частиц длительный срок с минимальным износом рабочего колеса.

Вихревое рабочее колесо типа «D»
Поток создается быстровращающимся вихревым рабочим колесом, позволяя твёрдым частицам перекачиваться, не задевая рабочее колесо, тем самым сильно увеличивая срок его эксплуатации без замены.

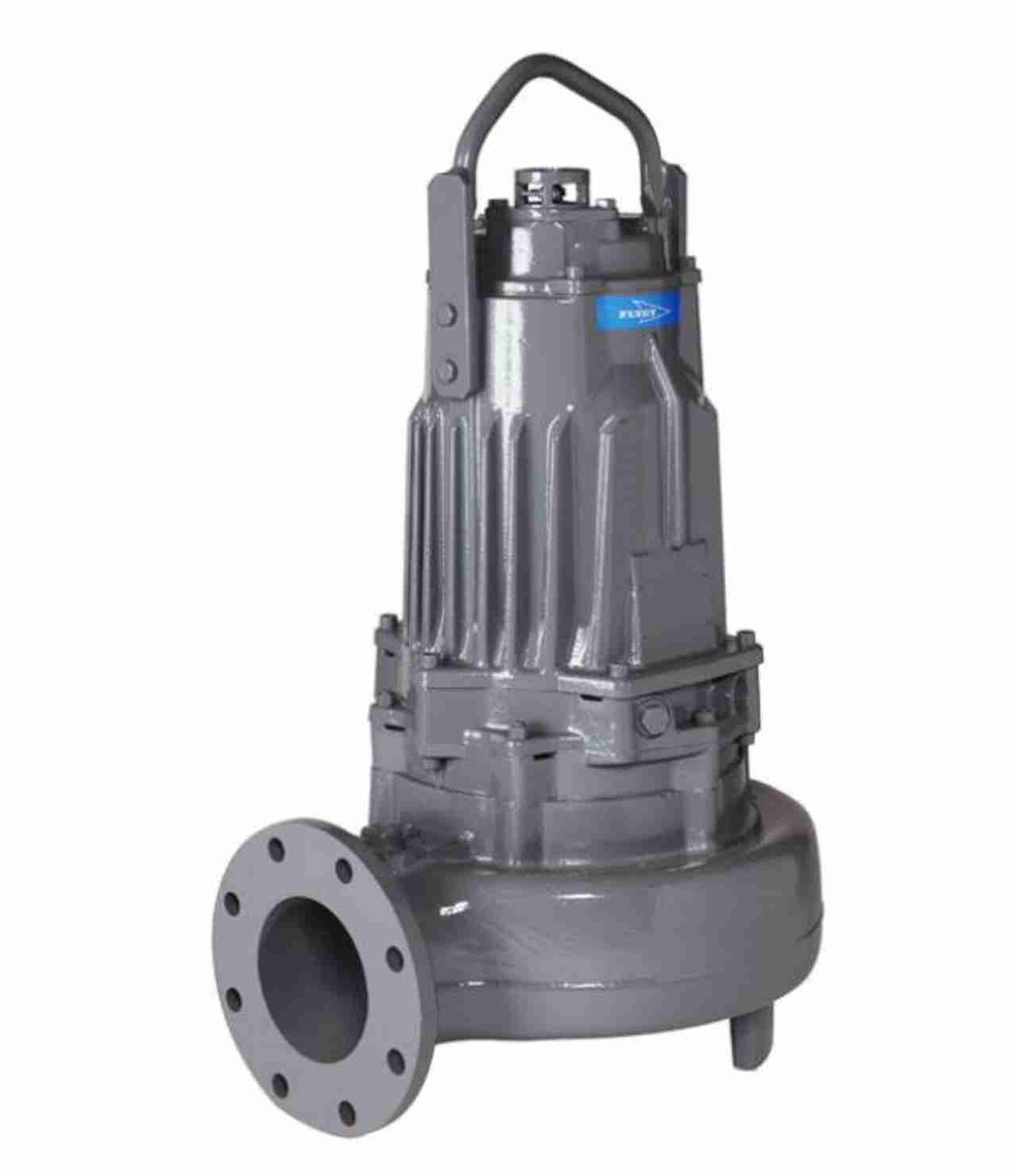

Серия насосов F состоит из нескольких моделей с S-образным режущим рабочим колесом с открытым винтом и одной спиральной канавкой для жидкостей, содержащих длинные волокна и крупные твёрдые частицы. Такие модели подходят для перекачивания навоза или иных тяжёлых сточных вод. Другие модели этой серии имеют полуоткрытое незасоряемое рабочее колесо типа N и режущую вставку для сложных сточных вод, в которых большая концентрация длинноволокнистых предметов (сточные воды с больниц, тюрем, пищевых производств и т.п.).

Рабочее колесо «F» с режущим устройством
Используется для перекачки жидкого навоза, сильно загрязненных сточных вод и ила. Обеспечивает измельчение твердых частиц и длинных волокон.

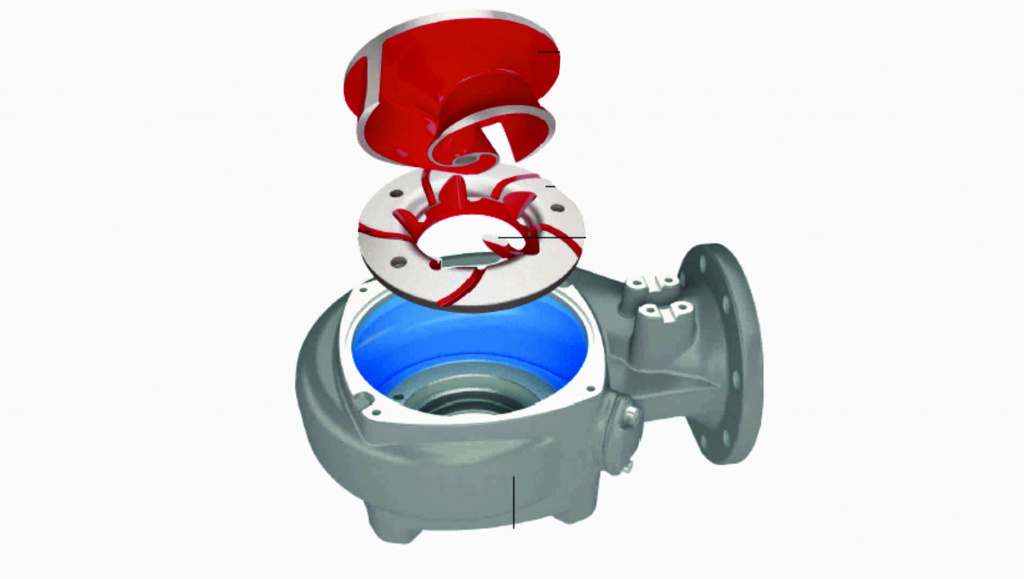

N-образное рабочее колесо «F» с режущим устройством
N-гидравлика из высокохромистого чугуна применяется для моделей насосов 3153-3202 и 3127. Измельчение твердых включений происходит при помощи входной вставки из высокохромистого чугуна, которая имеет острые режущие кромки и отводные канавки. Более современная и энергоэффективная конструкция такой гидравлики подходит для «тяжелых» применений перекачки сточных вод от больничных комплексов, железнодорожных станций, ресторанов и торговых центров. Также применяется при перекачки сточных вод в текстильной и бумажной промышленности, для перекачки коровьего и свиного навоза.

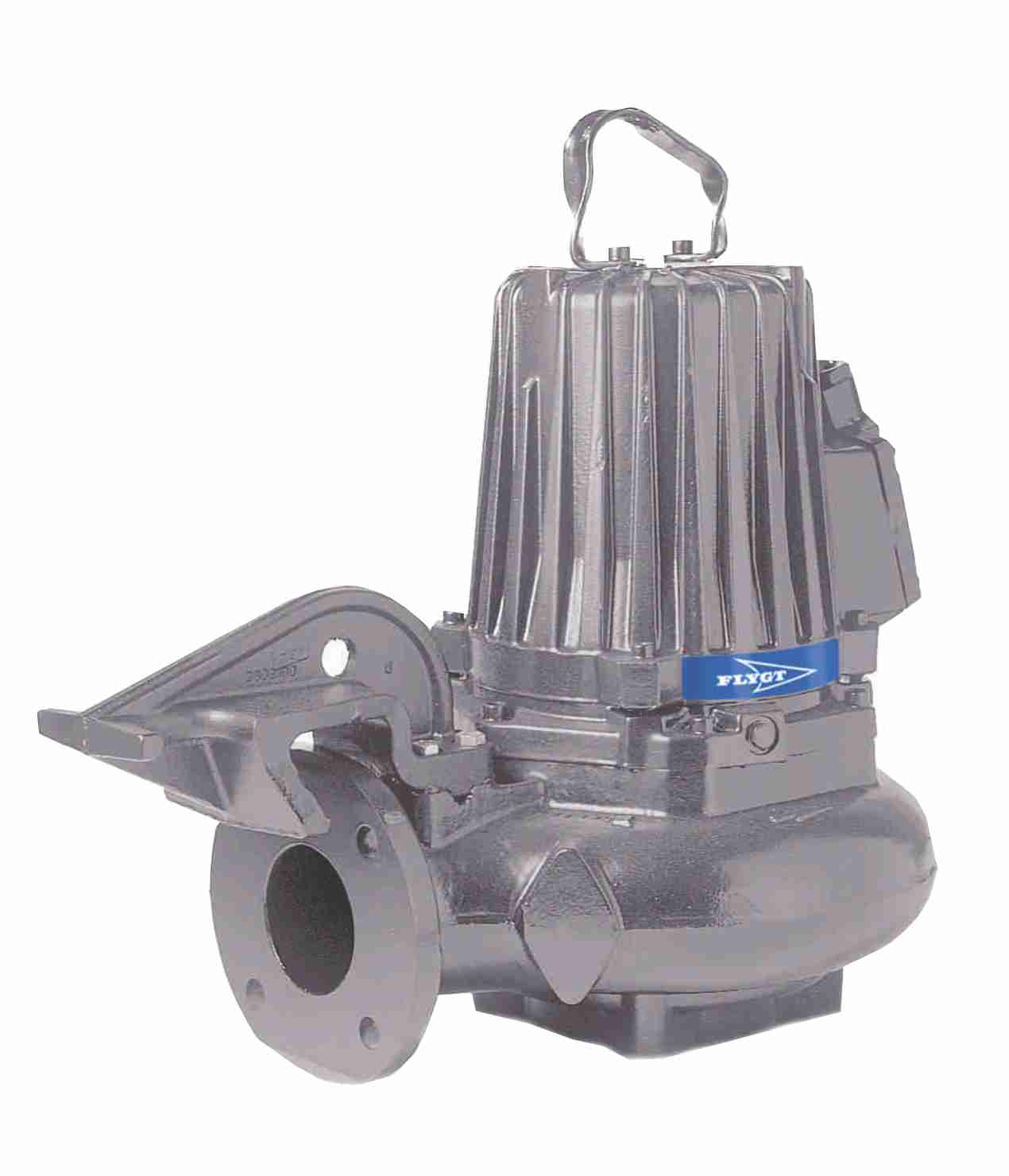

Серия М 3000 Flygt специально разработана для напорных канализационных систем.

Насос оснащен многолопастным полуоткрытым рабочим колесом типа «М» со сменным измельчающим устройством.

Характеристики

Параметры моделей Серии

Модели серии	Подача в крайней точке	Напор в крайней точке	Температура перекачиваемой жидкости	pH перекачиваемой жидкости	Мощность
С 3045	До 39 м³/ч	До 16 м	макс.40°C (не более 70°C)*	5,5-14	0,75-1,2 кВт
D 3045	До 30 м³/ч	До 10 м	макс.40°C (не более 70°C)*	6-11	0,75-1,2 кВт
F 3068	До 32 м³/ч	До 13 м	макс.40°C (не более 70°C)*	5,5-14	1,7 кВт
M 3068	До 16 м³/ч	До 33 м	макс.40°C	5,5-14	1,5-2,4 кВт

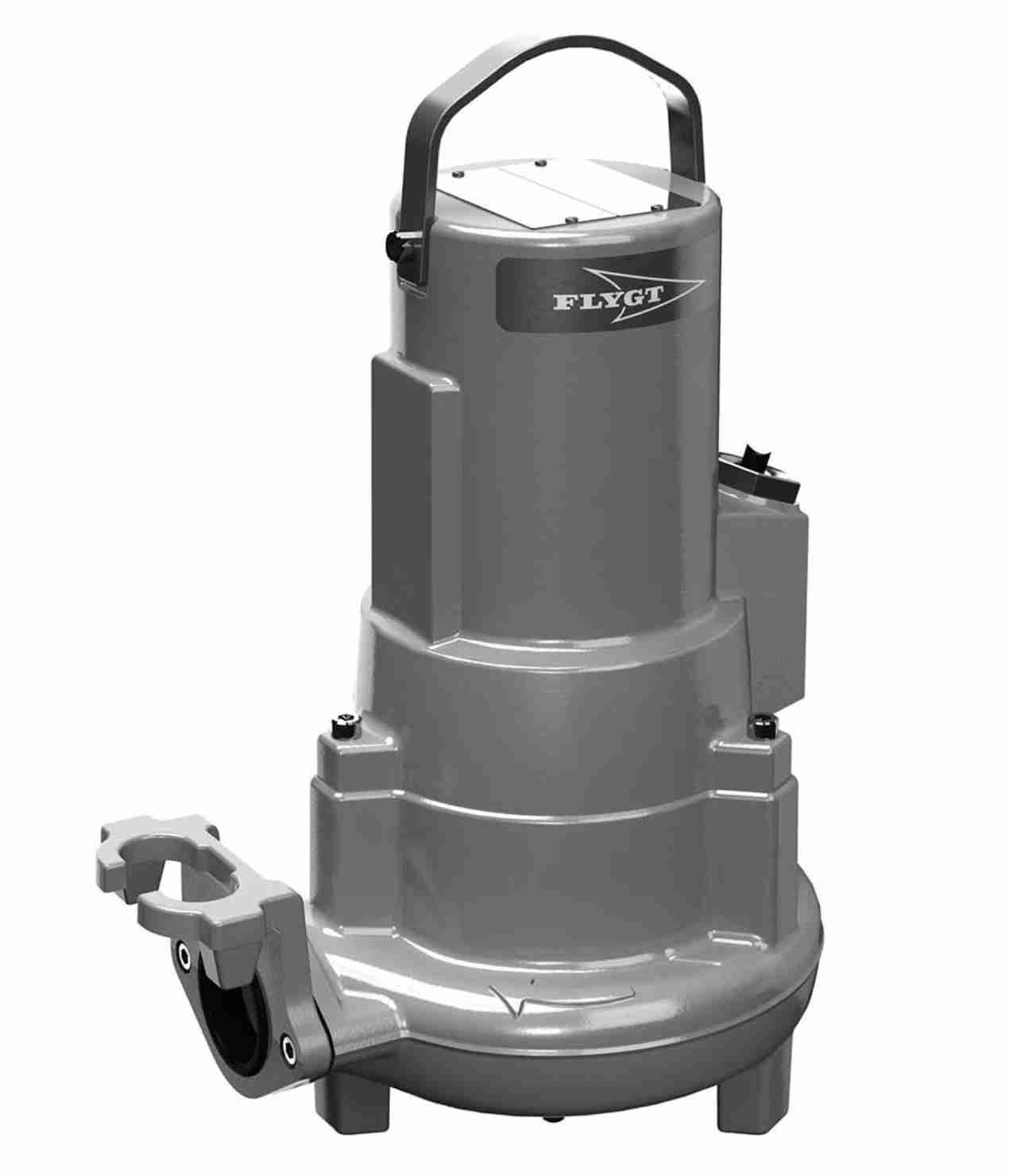

N 3069	До 140 м³/ч	До 26 м	макс.40°C (не более 70°C)*	5,5-14	1,3-2,4 кВт
D 3069	До 90 м³/ч	До 18 м	макс.40°C (не более 70°C)*	5,5-14	1,3-2,4 кВт
N 3085	До 144 м³/ч	До 11 м	макс.40°C (не более 70°C)*	5,5-14	1,0-2,0 кВт
D 3085	До 90 м³/ч	До 18 м	макс.40°C (не более 70°C)*	5,5-14	1,3-2,4 кВт
F 3085	До 90 м³/ч	До 10 м	макс.40°C (не более 70°C)*	5,5-14	1,5-2,0 кВт
M 3085	До 14 м³/ч	До 35 м	макс.40°C	5,5-14	1,8-2,4 кВт
M 3090	До 11,5 м³/ч	До 50 м	макс.40°C	5,5-14	4,3 кВт
N 3102	До 260 м³/ч	До 30 м	макс.40°C (не более 70°C)*	5,5-14	2,4-4,2 кВт
D 3102	До 122 м³/ч	До 18 м	макс.40°C (не более 70°C)*	5,5-14	3,1-4,4 кВт
F 3102	До 108 м³/ч	До 12 м	макс.40°C (не более70°C)*	5,5-14	3,1 кВт
M 3102	До 40 м³/ч	До 25 м	макс.40°C	5,5-14	4,4 кВт
N 3127	До 330 м³/ч	До 26 м	макс.40°C (не более 70°C)*	5,5-14	4,0-5,9 кВт
D 3127	До 169 м³/ч	До 27 м	макс.40°C (не более 70°C)*	5,5-14	4,7-7,4 кВт
F 3127	До 234 м³/ч	До 12 м	макс.40°C (не более 70°C)*	5,5-14	4,0-5,9 кВт
M 3127	До 46 м³/ч	До 70 м	макс.40°C	5,5-14	7,4-10,9 кВт
F 3152	До 360 м³/ч	До 25 м	макс. 40°C	5.5-14	7,5; 8,8; 9,0; 13,5 кВт
N 3153	До 810 м³/ч	До 68 м	макс.40°C (не более 70°C)*	5,5-14	7,5-15,0 кВт
F 3153	До 198 м³/ч	До 55 м	макс.40°C (не более 70°C)*	5,5-14	7,5-15 кВт
N 3171	До 1110 м³/ч	До 85 м	макс.40°C (не более 70°C)*	5,5-14	13,5-22,0 кВт
F 3171	До 504 м³/ч	До 70 м	макс.40°C (не более 70°C)*	5,5-14	15,0-22,0 кВт
N 3202	До 1700 м³/ч	До 58 м	макс.40°C (не более 70°C)*	5,5-14	22,0-45,0 кВт
F 3202	До 720 м³/ч	До 96,7 м	макс.40°C (не более 70°C)*	5,5-14	22-47 кВт
N 3231	До 1240 м³/ч	До 85 м	макс.40°C	6-11	70-215 кВт
С 3231	До 1260 м³/ч	До 65 м	макс.40°C	6-11	58-170 кВт
С 3240	До 1440 м³/ч	До 165 м	макс.40°C	6-11	250-433 кВт
N 3301	До 2200 м³/ч	До 78 м	макс.40°C (не более 70°C)*	5,5-14	37,0-70,0 кВт
N 3306	До 1800 м³/ч	До 30 м	макс.40°C		58-215 кВт
С 3306	До 2700 м³/ч	До 55 м	макс.40°C	6-11	58-215 кВт
N 3312	До 2500 м³/ч	До 53 м	макс.40°C	6-11	55 - 250 кВт
С 3312	До 2000 м³/ч	До 53 м	макс.40°C	6-11	55-250 кВт
N 3315	До 2200 м³/ч	До 88 м	макс.40°C (не более 70°C)*	5,5-14	48,0-105 кВт
С 3351	До 3050 м³/ч	До 80 м	макс.40°C	6-11	290-560 кВт
N 3356	До 2350 м³/ч	До 30 м	макс.40°C	6-11	45-140 кВт
С 3356	До 2350 м³/ч	До 30 м	макс.40°C	6-11	45-140 кВт
N 3400	До 3400 м³/ч	До 42 м	макс.40°C	6-11	30 - 310 кВт
С 3400	До 4350 м³/ч	До 47 м	макс.40°C	6-11	30-310 кВт
С 3501	До 6480 м³/ч	До 28 м	макс.40°C	6-11	40-275 кВт
N 3531	До 6400 м³/ч	До 78,4 м	макс.40°C	5,5-14	40 - 680 кВт
С 3531	До 6100 м³/ч	До 54 м	макс.40°C	6-11	40-560 кВт
С 3602	До 7550 м³/ч	До 30 м	макс.40°C	6-11	60-460 кВт
С 3800	До 11340 м³/ч	До 31 м	макс.40°C	5,15-14	До 560 кВт

* — в варианте исполнения для горячих жидкостей

Материалы

Модели серии	Корпус статора	Вал	Рабочее колесо	Механические уплотнения вала
С 3045	Чугун	Нержавеющая сталь	Полиамид	Графит / Оксид алюминия / Карбид кремния
D 3045	Чугун	Нержавеющая сталь	Полиамид	Графит / Оксид алюминия / Карбид кремния
F 3068	Чугун	Нержавеющая сталь	Чугун	Оксид алюминия / Карбид кремния / Коррозионностойкий карбид вольфрама
M 3068	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
N 3069	Чугун	Нержавеющая сталь	Чугун / Чугун с шаровидным графитом	Графит / Оксид алюминия / Карбид вольфрама
D 3069	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид кремния
N 3085	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид кремния
D 3085	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид вольфрама / Карбид кремния
F 3085	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид кремния
M 3085	Чугун	Нержавеющая сталь	Чугун	Графит / Карбид вольфрама
M 3090	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид вольфрама
N 3102	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Оксид алюминия / Карбид вольфрама
D 3102	Чугун	Нержавеющая сталь	Чугун	Оксид алюминия / Карбид вольфрама / Графит
F 3102	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид кремния
M 3102	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама / Оксид алюминия
N 3127	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Графит / Оксид алюминия / Карбид вольфрама / Карбид кремния
D 3127	Чугун	Нержавеющая сталь	Чугун	Графит / Оксид алюминия / Карбид вольфрама / Карбид кремния
F 3127	Чугун	Нержавеющая сталь	Чугун	Графит / Карбид вольфрама / Карбид кремния
M 3127	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама / Оксид алюминия
F 3152	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
N 3153	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Карбид вольфрама / Карбид кремния
F 3153	Чугун (режущая вставка из высокохромистого чугуна)	Нержавеющая сталь	Высокохромистый чугун	Карбид вольфрама / Карбид кремния
N 3171	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Оксид алюминия / Карбид кремния / Карбид вольфрама
F 3171	Чугун (режущая вставка из высокохромистого чугуна)	Нержавеющая сталь	Высокохромистый чугун	Карбид вольфрама / Карбид кремния
N 3202	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Оксид алюминия / Карбид кремния / Карбид вольфрама
F 3202	Чугун (режущая вставка из высокохромистого чугуна)	Нержавеющая сталь	Высокохромистый чугун	Карбид вольфрама / Карбид кремния
N 3231	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
С 3231	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
С 3240	Чугун	Сталь / Нержавеющая сталь	Чугун	Коррозионностойкий карбид вольфрама
N 3301	Чугун	Нержавеющая сталь	Высокохромистый чугун / Чугун	Карбид вольфрама / Карбид кремния
N 3306	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
С 3306	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
N 3312	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
С 3312	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
N 3315	Чугун	Нержавеющая сталь	Чугун / Нержавеющая сталь / Высокохромистый чугун	Карбид вольфрама / Карбид кремния
С 3351	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
N 3356	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
С 3356	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
N 3400	Чугун	Нержавеющая сталь	Чугун	Карбид вольфрама
С 3400	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
С 3501	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
N 3531	Чугун	Нержавеющая сталь	Чугун / Нержавеющая сталь	Карбид вольфрама
С 3531	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
С 3602	Чугун	Сталь / Нержавеющая сталь	Чугун / Нержавеющая сталь	Коррозионностойкий карбид вольфрама
С 3800	Чугун	Сталь / Нержавеющая сталь	Литейный чугун (шаровидный графит)	Коррозионностойкий карбид вольфрама
